Porta singola vs. Armadi elettrici a doppia porta: come scegliere la giusta configurazione
Oct 20, 2026
Lasciate un messaggio
A custodia a porta singolafornisce un'apertura frontale continua, rendendolo pratico per armadi compatti e installazioni con layout dei componenti relativamente semplici. Un armadio a doppia porta divide l'accesso frontale in due sezioni, che possono essere più adatte per armadi più ampi contenenti più file di apparecchiature elettriche. La scelta giusta dipende dalle dimensioni dell'armadio, dalla disposizione interna, dall'ambiente di installazione e dal livello di protezione richiesto.
Qual è la differenza tra gli armadi elettrici a porta singola e a porta doppia?
La differenza principale risiede nella struttura di accesso frontale. Ciò influisce sul movimento della porta, sull'accessibilità dei componenti e sulla disposizione delle apparecchiature all'interno dell'armadio.
| Fattore di confronto | Custodia a porta singola | Custodia a doppia porta |
|---|---|---|
| Struttura frontale | Una porta principale | Due porte anteriori |
| Applicazione tipica | Pannelli di controllo e scatole di distribuzione compatti | Armadi elettrici più ampi e assemblaggi elettrici più grandi |
| Apertura della porta | Una porta si apre verso l'esterno | Due porte si aprono secondo il design della cerniera e della chiusura |
| Disposizione interna | Adatto per disposizioni di componenti concentrati | Adatto per apparecchiature distribuite su un'area di montaggio più ampia |
| Spazio di installazione | Richiede spazio per l'apertura completa della porta | Ogni porta ha la propria area oscillante |
| Accesso per manutenzione | Accesso diretto tramite un'apertura | L'accesso può essere organizzato attraverso una o entrambe le porte |
| Considerazioni sulla progettazione | Larghezza della porta, spazio di montaggio e direzione di apertura | Allineamento della porta, disposizione della chiusura centrale e sigillatura |
Queste sono tendenze progettuali generali piuttosto che regole assolute. Può essere realizzabile un armadio di grandi dimensioni ad anta singola, mentre adoppia portala configurazione può essere utilizzata anche per involucri più piccoli quando la disposizione dell'apparecchiatura lo richiede.
Quando scegliere un armadio elettrico a porta singola?

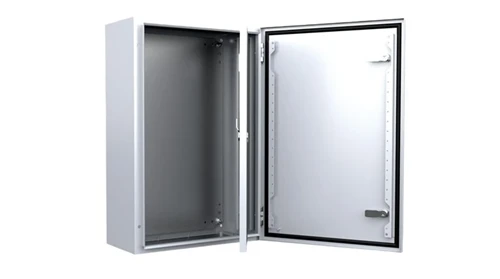

Una configurazione a porta singola è spesso appropriata quando l'armadio ha una facciata anteriore relativamente stretta e l'apparecchiatura interna può essere installata e sottoposta a manutenzione attraverso un'unica apertura.
Per piccole scatole di distribuzione, pannelli di controllo della macchina e unità di controllo elettriche locali, una porta può fornire un accesso sufficiente a interruttori automatici, morsettiere, relè e altri componenti. Una struttura frontale più semplice può anche ridurre il numero di componenti hardware della porta necessari.
Quando la maggior parte dei componenti sono montati su un'unica piastra posteriore, i tecnici possono accedere al cablaggio e alle posizioni di montaggio attraverso un'unica apertura. Questa disposizione è particolarmente utile quando la disposizione delle apparecchiature non richiede zone di accesso separate.
A custodia a porta singolapuò essere adatto per installazioni in cui la larghezza dell'armadio è limitata ma è disponibile spazio sufficiente per l'apertura della porta. Tuttavia, l'effettivo arco di apertura della porta deve essere confrontato con pareti, macchine, passerelle portacavi e altri armadi vicini.
Prima di finalizzare il progetto, verificare l'angolo di apertura, la posizione della cerniera, la posizione della maniglia e lo spazio libero per i componenti montati sulla porta stessa.
Quando è più adatto un armadio elettrico a doppia porta?

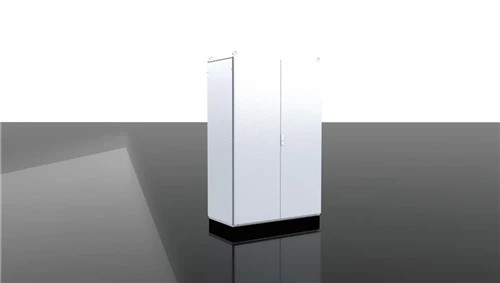

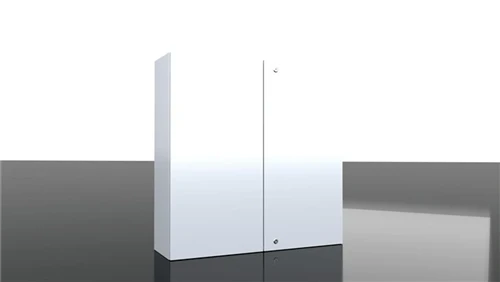

Gli armadi a doppia porta sono comunemente considerati per armadi più ampi che contengono gruppi elettrici più grandi o che richiedono l'accesso attraverso un'ampia area di montaggio.
I gruppi di distribuzione dell'alimentazione, i sistemi PLC, gli azionamenti a frequenza variabile (VFD) e i gruppi di terminali possono occupare diverse sezioni di un armadio. Due porte possono fornire l'accesso alla parte anteriore più ampia senza richiedere un pannello della porta continuo.
La disposizione interna dovrebbe comunque lasciare spazio sufficiente per canaline di cablaggio, piegature dei cavi, ventilazione dei componenti e lavori di manutenzione.
Per un mobile ampio, dividere la parte anteriore in due ante può rendere ciascuna anta più stretta di un singolo pannello a tutta larghezza. Ciò può facilitare la movimentazione e l'accesso, sebbene le dimensioni appropriate della porta dipendano dallo spessore della lamiera, dal rinforzo, dalla capacità delle cerniere e dal design complessivo dell'armadio.
A seconda della disposizione dell'armadio e del sistema di chiusura, i tecnici potrebbero essere in grado di aprire una porta per accedere a una sezione particolare senza aprire entrambe le porte. Ciò è utile quando il progetto prevede zone di accesso separate, ma non si deve dare per scontato che ogni armadio a doppia porta fornisca accesso indipendente ai compartimenti elettricamente isolati.
Gli ingegneri dovrebbero verificare se le porte possono funzionare in modo indipendente e se sono necessarie barriere interne o sistemi di chiusura separati.
In che modo lo spazio di installazione e l'accesso per la manutenzione influiscono sulla scelta?
La configurazione della porta deve essere valutata rispetto alla posizione di installazione effettiva, non solo alle dimensioni esterne dell'armadio.
Considera questi tre fattori:
Gioco anteriore:Misurare la distanza disponibile tra l'armadio e le apparecchiature vicine. Entrambe le configurazioni necessitano di spazio affinché le porte possano oscillare verso l'esterno.
Accesso lavorativo:Lasciare spazio sufficiente affinché i tecnici possano ispezionare i componenti, utilizzare strumenti, rimuovere le piastre di montaggio ove applicabile e sostituire le apparecchiature.
Installazioni adiacenti:In una fila di armadi, controlla se le porte aperte interferiscono con le unità vicine o ostruiscono un corridoio.
Un design a doppia porta non richiede automaticamente una minore distanza totale. Il suo vantaggio è che l'apertura può essere divisa tra due porte, il che può migliorare la modalità di accesso a seconda dello spazio disponibile.
Per gli armadi installati in corridoi di servizio stretti, un disegno di layout che mostri l'apertura della porta e l'area di manutenzione può aiutare a identificare potenziali interferenze prima della produzione.
La configurazione della porta influisce sulla protezione IP?
Sia gli armadi elettrici a porta singola che quelli a porta doppia possono essere progettati per gradi di protezione di ingresso specifici. Il numero di porte da solo non determina se un involucro soddisfa un particolare grado IP.
Le prestazioni della protezione dipendono da diversi dettagli costruttivi:
| Elemento di design | Cosa controllare |
|---|---|
| Guarnizione della porta | Percorso di sigillatura continuo e compressione adeguata |
| Allineamento della porta | Contatto costante tra la porta e il corpo dell'armadio |
| Cerniere e serrature | Posizionamento corretto e forza di chiusura sufficiente |
| Ingressi cavi | Piastre passacavi, pressacavi e sistemi di tenuta idonei |
| Ritagli | Sigillatura adeguata attorno a display, interruttori e altri componenti installati |
| Condizioni di installazione | Montaggio corretto e conformità con l'ambiente operativo previsto |
Ad esempio, un involucro IP66 montato a parete può utilizzare una struttura del bordo sagomato, una guarnizione di tenuta e interfacce di ingresso cavi sigillate. Un armadio da pavimento con grado di protezione IP55 presenta requisiti di protezione diversi e deve essere valutato rispetto all'ambiente a cui è destinato.
Confermare sempre la classificazione IP richiesta e la documentazione di test o certificazione specifica della configurazione. Non dare per scontato che un armadio a porta singola abbia un livello di protezione superiore rispetto a un modello a doppia porta o viceversa.
Cosa dovresti confermare prima di ordinare?
Una volta selezionata la configurazione della porta, è necessario rivedere le seguenti specifiche prima di richiedere un preventivo.
Dimensioni del mobile:Confermare la larghezza esterna, l'altezza, la profondità, lo spazio di installazione disponibile e l'area di montaggio interna richiesta.
Materiale e spessore:Specificare il tipo di acciaio, acciaio inossidabile o alluminio richiesto, insieme agli spessori del corpo, della porta e della piastra di montaggio.
Disposizione dei componenti interni:Fornire le posizioni e le dimensioni di interruttori automatici, PLC, VFD, morsettiere e altri componenti principali.
Ferramenta della porta:Confermare il lato della cerniera, l'angolo di apertura, il tipo di serratura, le maniglie e se le porte devono aprirsi in modo indipendente.
Ingresso cavi e ritagli:Indicare le posizioni di ingresso dei cavi, le dimensioni dei pressacavi, le aperture del pannello di controllo ed eventuali requisiti di ventilazione.
Finitura superficiale e protezione:Specificare il rivestimento o il trattamento superficiale, l'ambiente operativo e la classificazione IP richiesta.
Requisiti di produzione:Fornire disegni, tolleranze, quantità, dettagli di etichettatura ed eventuali requisiti di assemblaggio.
La condivisione tempestiva di questi dettagli aiuta il produttore dell'armadio a valutare la struttura prima della fabbricazione e riduce il rischio di modifiche dopo la produzione dell'armadio.
Perché scegliere Prota per la produzione di involucri elettrici?
Anji Huacheng Electrics Co., Ltd.,operando con il marchio Prota, fornisce produzione e personalizzazione di custodie metalliche per applicazioni industriali e OEM. Il suo supporto tecnico copre la progettazione dell'involucro, la selezione dei materiali, la fabbricazione della lamiera e l'assemblaggio.
I processi di produzione di Prota comprendono il taglio laser, la piegatura CNC, la saldatura e la verniciatura a polvere. Questi processi supportano la produzione di corpi di armadi, pannelli di porte, strutture di montaggio e aperture personalizzate secondo i disegni approvati e i requisiti di progetto.
Per porta singola edoppia portaprogetti, la configurazione può essere valutata insieme alle dimensioni dell'armadio, alla posizione dei componenti interni, alla disposizione di cerniere e serrature, all'ingresso dei cavi e ai livelli di protezione richiesti. Anche l'ispezione dei materiali, la verifica dimensionale e i controlli della qualità della superficie fanno parte del processo di controllo qualità dichiarato dall'azienda.
I clienti possono fornire disegni 2D, modelli 3D o specifiche tecniche per la revisione. Ciò consente di considerare la disposizione delle porte e la struttura dell'armadio insieme alle condizioni di installazione e all'accesso per la manutenzione anziché selezionarle solo in base alle dimensioni dell'armadio.
